電壓互感器燒壞的常見原因：

1、電壓互感器低壓側匝間和相間短路時，低壓保險沒有熔斷，因?yàn)榧ご烹娏骰罱j(luò)增大，使高壓熔管熔絲熔斷或燒壞互感器。

2、當10kV出線產生單相接地時，電壓互感器一次側非缺點相對地電壓為正常電壓值的根號3倍。電壓互感器的鐵芯很快飽滿，激磁電流急劇增強，使熔絲熔斷。

3、因?yàn)殡娏W(wǎng)絡中含有電容性和電理性參數的元件，特別是帶有鐵芯的鐵磁電感元件，在參數組合倒運時引起鐵磁諧振。如斷路器非同期合閘，帶有變壓器、鐵磁式電壓互感器的空載母線投入，配電變壓器高壓線卷對地短路時，都或許引起鐵磁諧振。在產生鐵磁諧振時，其過電壓倍數可達2.5倍以上，這就構成電氣設備絕緣擊穿，焚毀設備事端。電壓互感器燒壞的原因。

4、流過電壓互感器一次繞組的零序電流增大(相關于接地電流超支的體系而言)，長時刻作業時，該零序電流產生的熱效應將使電壓互感器的絕緣損壞、炸裂；

5、體系中存在非線性的振蕩(弧光接地過電壓)，大大加重了體系中電壓互感器的損壞進程；

6、電壓互感器自身的散熱條件較差。

電壓互感器焚毀的原因有哪些？

互感器是一個帶鐵心的變壓器，它主要由一、二次線圈、硅鋼片鐵心和絕緣部分組成。在雷雨時節，產生線路落雷、瓷瓶閃絡等缺點，導致電壓互感器的高壓熔斷器熔斷，乃至焚毀互感器。

電壓互感器焚毀的常見原因：

當10kV線路出線產生單相接地時，電壓互感器一次高壓側非缺點相對地電壓為正常電壓值倍。電壓互感器的鐵芯很快飽滿，激磁電流急劇增強，使高壓熔斷器熔斷。

電壓互感器二次低壓側匝間和相間短路時，低壓保險沒有熔斷，因?yàn)榧ご烹娏骰罱j(luò)增大，使高壓熔斷器熔斷或燒壞電壓互感器。

因?yàn)殡娏W(wǎng)絡中含有電容性和電理性參數的高壓元件，特別是帶有鐵芯的鐵磁電感元件，在參數組合倒運時引起鐵磁諧振。如斷路器非同期合閘，帶有變壓器、鐵磁式電壓互感器的空載母線投入，配電變壓器高壓線卷對地短路時，都或許引起鐵磁諧振。在產生鐵磁諧振時，其過電壓倍數可達2.5倍以上，這就構成電氣設備絕緣擊穿，焚毀電氣設備事端。

針對以上狀況,能夠選用以下方法，防止電壓互感器燒壞。

加強巡查力度，根絕高壓熔斷器用低壓保險替代的現象。

在電壓互感器一次高壓側接地線上加裝零序接地自動開關，堵截接地線路；二次側加裝3～5A的小型空氣開關，防止短路焚毀電壓互感器。

在10kV電壓互感器的開口三角處并聯設備一次消諧設備,即10KV一次消諧器。

10KV電壓互感器焚毀原因：

10kV電壓互感器爆炸絕大部分是因?yàn)橹C振導致過電壓和過電流（電壓諧振和電流諧振）使一次設備的絕緣損壞；其他產生較多的還有二次產生短路使之焚毀。

1、絕緣損壞，一次對二次或地?fù)舸┊a(chǎn)生大電流；

2、過流，鐵磁諧振導致鐵芯飽滿，電流急劇上升；二次短路也會導致；

3、熔斷器安秒特性欠好，不能及時熔斷切除缺點過流設備。

附，10千伏電壓互感器燒壞原因分析及處理方法

在25次10千伏電壓'>電壓互感器'>互感器燒壞的過程中，均有接地缺點的存在，且有24次是在規程容許的8小時內燒壞。找出電壓'>電壓互感器'>互感器燒壞與接地缺點之間的聯絡，然后得出電壓互感器燒壞的原因，畢竟提出處理標題的方法。

據我局MIS數據庫中的核算，自2001年1月1日至2003年7月15日的兩年半中，10千伏電壓互感器燒壞共25次。每次燒壞的一同體系中均有單相接地缺點存在。

依據記錄，2001年7月25日，110千伏向家橋變0524電壓互感器是在10千伏體系單相接地缺點繼續9小時之后燒壞，其它的均在8小時之內燒壞。而依據都勻電網《調度處理規程》(1997年3月)中第三章第七節清晰規則(不包括弧光接地缺點)：都勻電網10千伏或35千伏中性點不接地體系，當產生單相接地缺點時容許帶接地缺點作業，一同，告訴有關單位從速查找和打掃缺點(帶電巡視)。10千伏、35千伏體系可容許帶接地缺點連續作業8小時。

那么，究竟是什么原因?qū)е逻@些電壓互感器的缺點呢？電壓互感器的損壞與接地缺點之間又有什么必定聯絡呢？

我局電網的飛速翻開使網絡復雜化。上個世紀90年代中期以來，我局電網得以飛速翻開，500千伏福泉變的投運，標志著我局現已進進超高壓、大電網的部隊，跟著兩網改造的不斷深進，又進一步使電網結構、參數趨于復雜化。

我們來具體分析一下10千伏體系產生單相接地缺點時的狀況。

電力體系的中性點(實際上是發電機、變壓器的中性點)的作業方法有中性點不接地、中性點經消弧線圈接地、中性點直接接地三種。而我局10千伏、35千伏體系正是選用中性點不接地的作業方法。

為了闡明電網改造與接地電流增大的聯絡，我們能夠憑借下列公式來了解接地電流：

關于架空線路：

關于電纜線路：

式中U——電網的線電壓(千伏)

——電壓等級為U的具有電聯絡的線路長度

可見，跟著電網的翻開與兩網改造的深進，10千伏線路及聯絡線的添加，線路長度也大大添加。這正是構成單相接地電流增大的主要原因。

高壓試驗班與河北旭輝電氣有限公司對我局市區五個變電所的測量作用標明：五個變電所中有四個站的接地電流超支(依據中華人民共和國電力行業標準《溝通電氣設備的過電壓維護和絕緣協作》DL/T630-1997中的規則，在中性點不接地體系中當接地電流大于10A時，應選用中性點經消弧線圈接地的方法)，測量作用詳見下表：

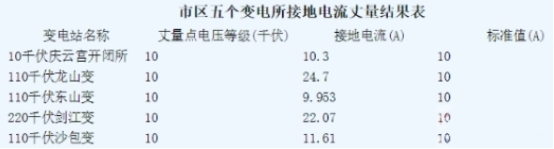

市區五個變電所接地電流測量作用表

當中性點不接地體系中產生單相缺點時，流過缺點點的接地電流是電容性電流。盡大大都是以電弧的方法存在的。早年我局電網仍是小電網的時分，則接地電流較小，單相缺點時電弧能夠自行暫停。現在我局現已進進超高壓、大電網的部隊，故接地電流增大、超支，此時電弧就很難以自行暫停。但這種電弧又不足以構成安穩的焚燒電弧，而是構成時燃時滅的電弧，這將導致電網中的電感電容回路的振蕩，構成弧光接地過電壓。其值可達2.5~3.5倍相電壓(依據國內外實測作用，弧光接地過電壓一般不跨過3倍相電壓，但有單個可達3.5倍相電壓)。

JDZJ-10系列PT單相接地缺點時零序磁通的散布狀況圖

再來看接地相電壓互感器的狀況。假定當A相接地時，零序磁通的通路為如圖所示。

因?yàn)榱阈虼磐ń?jīng)過兩端的芯柱，因而磁阻較小，使得零序磁通增大，則一次繞組的零序阻抗增大，在必定程度上捆綁流過的零序電流。所以，從設備的選型和結構上看，是不存在標題的。

存在的標題是，大都接地缺點均會構成弧光接地過電壓，所以接地相中的序磁通的改動對錯線性的，其改動率較大，當然流過電壓互感器一次繞組的零序電流也會大大添加，使得繞組的發熱量添加。又因?yàn)檫@些電壓互感器都是澆注式的絕緣方法，繞組密封在內，所以散熱條件較差，接地缺點的時刻一長，電壓互感器將不可防止的因過熱而產生絕緣損壞、炸裂(也有一部分是因?yàn)檫^(guò)熱與過電壓一同作用而損壞)。其他，因?yàn)榱阈螂娏髟龃螅渤３?gòu)成一相(或多相)高壓保險燒斷。

綜上所述，當體系中產生單相缺點時電壓互感器損壞的主要原因有如下三點：

一、流過電壓互感器一次繞組的零序電流增大(相關于接地電流超支的體系而言)，長時刻作業時，該零序電流產生的熱效應將使電壓互感器的絕緣損壞、炸裂；

二、體系中存在非線性的振蕩(弧光接地過電壓)，大大加重了體系中電壓互感器的損壞進程；

三、電壓互感器自身的散熱條件較差。

針對第三點，因?yàn)殡妷夯ジ衅鞯姆椒āa(chǎn)品質量、絕緣等級都沒有標題，所以不能

從實際上加以處理。但從理論上說是能夠處理的。如加大鐵芯的截面、選用新式的散熱條件更好的絕緣資料等。

針對以上原因，能夠選用如下方法來處理標題：

一、在現階段沒有選用牢靠方法早年，建議將可容許帶接地連續作業的時刻改為2小時乃至更短的時刻(在都勻電網《調度處理規程》中規則沒有弧光過電壓時單接地缺點能夠連續作業的時刻為8小時)，在不影響重要負荷的狀況下，最好當即停電處理。

二、在10千伏、35千伏電壓互感器一次側中性點加裝消諧器。該消諧器為一非線性電阻，起阻尼與限流作用，可有效地克制產生接地時電壓互感器與缺點回路引起的鐵磁諧振。這種方法能夠在必定程度上緩解電壓互感器的危害狀況。

三、依照依據中華人民共和國電力行業標準《溝通電氣設備的過電壓維護和絕緣協作》(DL/T630-1997)中的要求：3千伏～10千伏不直接聯接發電機的體系和35千伏、66千伏體系，當單相接地缺點電容電流不跨過下列數值時，應選用不接地方法；當跨過下列數值又需在接地缺點條件下作業時，應選用消弧線圈接地方法：

a)3千伏～10千伏鋼筋混凝土或金屬桿塔的架空線路構成的體系和全部35千伏、66千伏體系：10安。

因而，在接地電流超支的變電站中性點加裝消弧線圈。該消弧線圈與電壓互感器一次側中性點的消諧器協作運用，就會比較徹底地處理小接地電流體系中產生單相缺點時的各種標題。
